Lämpö on hiljainen vihollinen modernin elektroniikan suuren panoksen maailmassa taskussasi olevasta älypuhelimesta yrityksesi palvelimeen. Suorituskyvyn kuristus, järjestelmän epävakaus ja ennenaikainen vika ovat kaikki seurauksia riittämättömästä lämmönhallinnasta. Joten miten varmistat, että herkät osasi pysyvät viileinä paineen alaisena? Vastaus löytyy usein petollisen yksinkertaisesta materiaalista:Lämpöä johtava silikonityyny.
Lämmönhallinnan asiantuntijana, jolla on yli kahden vuosikymmenen kokemus, olen nähnyt omakohtaisesti, kuinka tämän materiaalin oikea käyttö voi mullistaa tuotteen suunnittelun ja pitkäikäisyyden. Se ei ole vain komponentti; se on ensimmäinen puolustuslinjasi lämpöhajoamista vastaan.

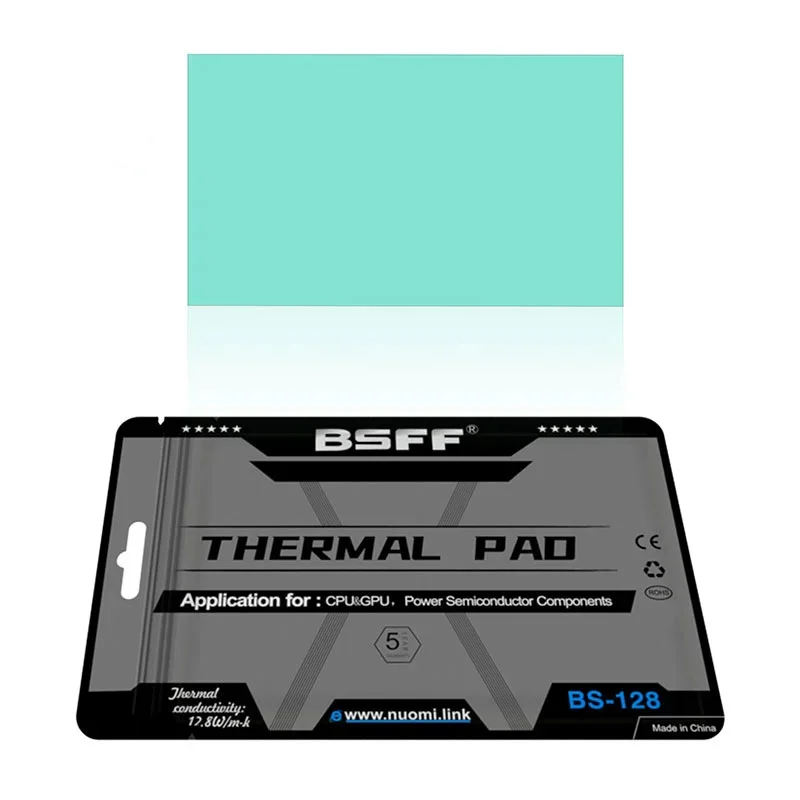

Lämpöä johtava silikonityyny on pehmeä, yhteensopiva ja erittäin monipuolinen lämpöliitäntämateriaali (TIM). Se on suunniteltu kattamaan mikroskooppiset ilmaraot lämpöä tuottavan komponentin (kuten CPU, GPU tai tehotransistorin) ja jäähdytyselementin tai jäähdytysratkaisun välillä. Koska ilma on huono lämmönjohdin, nämä raot luovat merkittävän lämmönvastuksen. Silikonityyny täyttää nämä tyhjät tilat siirtäen tehokkaasti lämmön pois komponentista, mikä varmistaa optimaaliset käyttölämpötilat ja parantaa laitteen luotettavuutta.
Ylivoimainen aukkojen täyttökyky:Toisin kuin lämpöpastat, tyynyt voivat helposti täyttää suuret ja epätasaiset raot, mikä kompensoi kokoonpanon toleranssivaihteluita.
Sähköeristys:Ne tarjoavat erinomaisen sähköeristyksen ja estävät oikosulkuja samalla kun ne hallitsevat lämpöä – kriittinen kaksoistoiminto.
Poikkeuksellinen joustavuus ja uudelleenkäytettävyys:Nämä tyynyt tarjoavat erinomaisen puristuskestävyyden, mikä tarkoittaa, että ne säilyttävät muotonsa ja suorituskykynsä ajan kuluessa, jopa useiden lämpöjaksojen jälkeen. Monia voidaan käyttää uudelleen prototyyppien tai korjausten aikana.
Helppokäyttöisyys ja uudelleenkäsittely:Ne ovat puhtaita ja helppoja levittää, mikä poistaa nestemäisiin liimoihin tai lämpörasvoihin liittyvän sotkun. Tämä nopeuttaa tuotantoa ja yksinkertaistaa huoltoa.
Kestävyys:Kestää säätä, otsonia ja monia kemikaaleja, mikä takaa pitkän aikavälin vakauden ja suorituskyvyn.
Oikean lämpöä johtavan silikonityynyn valitseminen on ensiarvoisen tärkeää. Tässä ovat tärkeimmät parametrit, jotka sinun on otettava huomioon, ja ne esitetään ammattimaisen vaatimalla selkeästi.
Avainparametriluettelo:
Lämmönjohtavuus:Mitattu yksikössä W/m·K (wattia metriä kohti - Kelvin). Tämä on kriittisin ominaisuus, joka osoittaa materiaalin luontaisen kyvyn johtaa lämpöä. Korkeammat arvot ovat parempia vaativampiin sovelluksiin.
Kovuus (tai pehmeys):Mitattu Shore 00 -asteikolla. Pienempi arvo tarkoittaa pehmeämpää tyynyä, joka mukautuu helpommin pinnan epätasaisuuksiin paremman kosketuksen saamiseksi.
Paksuus:Saatavilla oleva paksuusalue, joka on ratkaisevan tärkeä kokoonpanon tietyn aukon täyttämiseksi.
Jakojännite:Sähköjännite, jolla materiaali ei toimi eristeenä. Korkeampi arvo tarkoittaa parempaa dielektristä lujuutta.
Tilavuusvastus:Materiaalin sähköeristyskyvyn mitta.
Käyttölämpötila-alue:Lämpötila-alue, jonka sisällä tyyny toimii luotettavasti huonontumatta.
Selkeän, yhdellä silmäyksellä vertailun antamiseksi tässä on yksinkertainen taulukko, jossa esitetään joitakin Nuomi Chemicalin vakiotuotelaatujamme:
| Tuoteluokka | Lämmönjohtavuus (W/m·K) | Kovuus (Shore 00) | Paksuusalue (mm) | Keskeiset sovellukset |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Tehokas laskenta, GPU:t |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Tehoelektroniikka, LED-valaistus |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Palvelimet, tietoliikenneinfrastruktuuri |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Autot, suuritehoiset IGBT:t |
Tämä taulukko on lähtökohta. Nuomi Chemicalilla olemme erikoistuneet kehittämään mukautettuja formulaatioita, jotka vastaavat kaikkein tiukimpiin ja ainutlaatuisiin lämpöhaasteisiin.
K: Kuinka määritän oikean paksuuden sovellukselleni?
V:Oikea paksuus määräytyy lämmönlähteen ja jäähdytyselementin välisen raon mukaan. Yleensä on suositeltavaa valita tyynyn paksuus, joka on hieman suurempi (esim. 0,5 mm enemmän) kuin mitattu rako. Tämä varmistaa, että kun kokoonpano on kiinnitetty, tyyny puristuu hieman kokoon ja muodostaa tiiviin kosketuksen molemmille pinnoille puristamatta liikaa, mikä voi vahingoittaa osia tai heikentää tyynyn tehokkuutta. Ota suunnittelussa aina huomioon valmistustoleranssit.
K: Voiko lämpöä johtavan silikonityynyn leikata mukautettuun muotoon?
V:Täysin. Yksi lämpöä johtavien silikonityynyjen merkittävistä eduista on niiden mukauttamisen helppous. Ne voidaan leikata tarkasti käytännöllisesti katsoen mihin tahansa muotoon tai kokoon, jotta ne vastaavat komponenttisi jalanjälkeä. Tämä mahdollistaa kohdistetun jäähdytyksen ja estää materiaalin ylityksen, joka voisi häiritä muita komponentteja. Prototyyppiä varten ne voidaan jopa leikata siististi käsin terävällä terällä tai skalpellilla.
K: Mitä eroa on silikonipohjaisella tyynyllä ja grafiittilevyllä?
V:Vaikka molempia käytetään lämmönhallintaan, niillä on erilliset ominaisuudet. Lämpöä johtavat silikonityynyt ovat tyypillisesti sähköä eristäviä, pehmeämpiä ja erinomaisia kolmiulotteisten aukkojen täyttämisessä. Ne tarjoavat sekä lämmönsiirron että mekaanisen iskunvaimennuksen. Grafiittilevyt puolestaan ovat usein erittäin johtavia tasosuunnassa (X-Y-akseli), mutta ne voivat olla vähemmän tehokkaita paksuuden (Z-akseli) vuoksi. Ne ovat myös sähköä johtavia, mikä voi olla haitta eristämistä vaativissa sovelluksissa. Valinta riippuu täysin erityisistä lämpö-, sähkö- ja mekaanisista vaatimuksistasi.
Pelkkä laadukas tyyny ei riitä; oikea sovellus on avainasemassa.
Pinnan valmistelu:Varmista, että sekä komponenttien että jäähdytyselementin pinnat ovat puhtaat, kuivat ja puhtaat öljystä, pölystä tai vanhojen lämpömateriaalien jäämistä.
Huolellinen käsittely:Poista suojakalvot (jos olemassa) ja käsittele tyynyä sen reunoista välttääksesi saastumisen.
Tarkka sijoitus:Kohdista tyyny huolellisesti komponentin päälle. Kun se on asetettu, älä aseta sitä uudelleen, koska se voi jäädä ilmakuplia kiinni.
Turvallinen kokoonpano:Kiinnitä jäähdytyselementti tasaisesti käyttämällä tasaista painetta tyynyn suositellun puristusvoiman mukaisesti. Tämä varmistaa yhtenäisen käyttöliittymän ja optimaalisen lämmönsiirron.
Nuomi Chemical (Shenzhen) Co., Ltd.:n tiimi on yli kahden vuosikymmenen ajan ollut materiaalitieteen eturintamassa ja suunnitellut huippuluokan lämpöratkaisuja globaalille asiakaskunnalle. Ymmärrämme, että lämpöhaaste on ainutlaatuinen. Siksi emme vain myy tuotteita; tarjoamme kumppanuuksia.
Asiantuntemuksemme avulla voimme tarjota paitsi kattavan valikoiman tavallisia lämpöä johtavia silikonityynyjä, myös tehdä yhteistyötä kanssasi mukautettujen koostumusten parissa. Tarvitsetpa erityistä pehmeyden ja johtavuuden tasapainoa, ainutlaatuista väriä tai mukautettua meistettyä muotoa, meillä on tekniset valmiudet toimittaa.
Älä anna lämpöhaasteiden rajoittaa innovaatiotasi. Autamme sinua rakentamaan viileämpää, luotettavampaa ja tehokkaampaa elektroniikkaa.
Ota yhteyttämeille tänään kloNuomi Chemical (Shenzhen) Co., Ltd.keskustellaksesi projektisi vaatimuksista ja pyytää ilmaisia näytteitä. Suunnitellaan lämpömenestystäsi yhdessä.
